北鼎科技是上海领先的UPS及数据中心解决方案提供商， 是APC核心合作伙伴，是对英飞方案领悟最多的企业之一，英飞是APC旗下的数据中心基础设施整体解决方案，是未来数据中心发展的方向。

二、方案概览

1、数据中心设计方案概览

数据中心由若干个功能部件组成。每个功能部件均可轻松布署及扩展，并通过扩展能力支持额外的容量要求。本方案中的功能部件包括以下内容：

1） 低压配电系统

2） 不间断电源

3） 模块化配电分配单元可以按需随时增加。

4） 机架电源分配单元

如果将这些功能部件做成模块化，那么数据中心就像乐高玩具，拥有主要组件并可被连接形成最终的模块。这些模块在运输时被拆装成较小的组件，并在到达现场后易于组装。这也使得在狭小空间内的运输与搬运，例如电梯，成为可能。

2、方案的优势概览

这些模块功能部件放置在现有办公场地或有承重限制的大厦中。模块化结构的其他优势包括：

布署/交付时间缩短数个星期

更低的成本投入，较传统数据中心节约投资约35%

通过模块化技术按需扩展容量

提供完整的预安装平台，包括扩IT设备与基础设施部分

尺寸参照ISO标准，方便运输

可重复的高效制造流程

设计最佳实践

将客户变量模块化以获得最大的灵活性

3、数据中心供电系统设计的先进理念

数据中心设计时应该有下列的变化。

设计理念变化一

研究工作从单台UPS设备向整个供电系统变化

一个完整的系统中除了UPS系统外，还可能有变压器、瞬态电压浪抑制器、电网进线开关柜、负载配电柜、柴油发电机、交流稳压器、变压器、电池系统、各种开关、断路器、保险、转插，上百乃至几百个级连接点和相应的传输线。由于这些部件和环节在可靠性模型中的串联特性。

在设计系统时需要对的如下问题进行研究

• 系统中各种设备和环节的相互匹配和可靠性问题；

• 系统可靠性和冗余配置问题；

• 可修复和降低修复时间问题；

• UPS设备的模块化冗余系统结构问题；

• 各种设备和环节连接技术的研究和规范化问题、供电系统的布局（集中式、区域式、分散式）问题等

设计理念变化二

对系统可靠性的研究向可用性研究变化

越来越多的厂商和用户已经形成这样一个共识：UPS系统经过多年发展，在其性能指标已完全满足计算机网络设备要求的情况下，真正能为用户带来价值的是其可用性。

可用性是指系统在使用过程中，可以正常使用的时间与总时间之比。可用平均无故障工作时间MTBF和平均修复时间MTTR表示，在概念上它包含了系统中设备的可靠性、可管理性和可维护性。可用性高意味着给用户更多的正常使用时间，把故障后不可用时间降到最低限度。

设计理念变化三

从对单纯的供电系统研究向整个IT基础物理设施（NCPI）变化

保证计算机和网络IT设备正常运行的条件除了配置UPS供电设备外，还必须有与之配套的完整的供电系统、空调及通风系统、机架及IT设备线缆的支撑系统、消防及门禁系统、基建及装修装饰等，统称为网络关键物理基础设施，即NCPI（NetworkCriticalPhysicalInfrastructure），这些设施都会在一定程度上影响信息系统的可用性，所以研究工作自然地就由单纯的电力供应扩展到空气调节（包括IT机架微环境）、IT设备机械支撑、系统的集中管理。从UPS设备到一体化供电系统，再到NCPI，是供电系统设计思维模式的重大变化。

集成化（一体化）设计理念是UPS供电系统新的发展趋势

即将UPS输入、输出配电、UPS、机柜、空调集成在一个系统内，并且采用集中监控管理和完善的统一服务。

因此集成的系统在设计中应遵循以下四点原则：

à 供电设备制造和供应渠道的统一化；

à 供电设备结构的一体化和连接的规范化；

à 各供电设备和环节电源状态管理的集中化；

à 各供电设备和环节结构的模块化、冗余配置和连接的热插拔功能。

à 供电设备制造和供应渠道的统一化；

à 供电设备结构的一体化和连接的规范化；

à 各供电设备和环节电源状态管理的集中化；

à 各供电设备和环节结构的模块化、冗余配置和连接的热插拔功能。

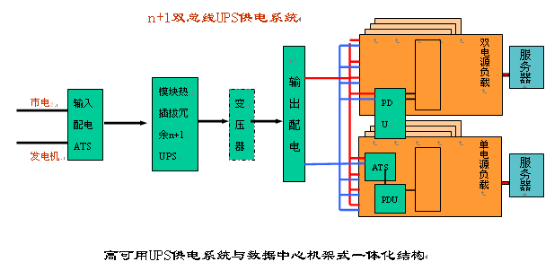

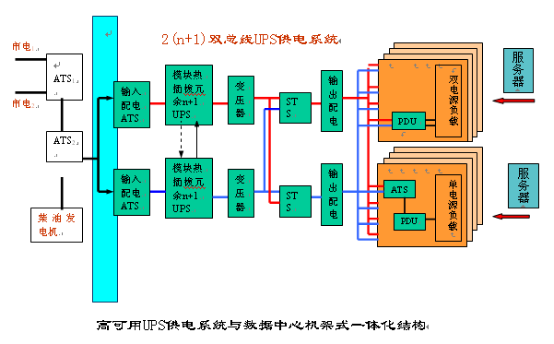

基于以上的理念，数据中心通常采用以下两种结构：

设计理念变化四

当经济环境的变化周期小于设备的生命周期时，就会对设备的适应性提出要求。由于技术发展和经济环境的不确定性和不可预测性，要求一台设备能够自动而有准备地适应新的需求是根本不可能的。

• 经济形势的变化；

• IT设备技术革新和功率密度的变化；

• 维护人员操作水平的变化、组织管理模式的变化；

• 设备运行场地的变化等。

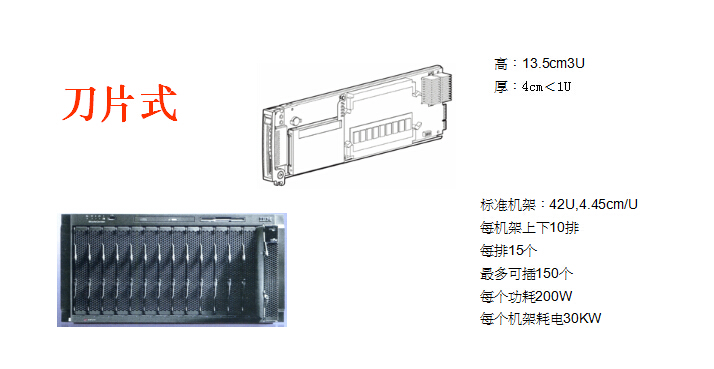

比如：刀片式服务器出现时，功率密度的增加对机柜的散热提出了新的要求，当一个机柜装满刀片式服务器时，该机柜的功率将达到30KW，传统的供电和散热是无法满足要求的。

设计理念变化之其它问题

谐波源治理问题

● 系统中的谐波是负载和UPS设备自身产生的；

● 而不是电网带来的；

● 供电系统为治理电流谐波付出的代价是巨大的；

● 有没有更有效的消除电流谐波源的办法呢？

建造成本

● 治理谐波电流要增加有源或无源滤波器；

● 要提高设备可靠性，冗余并机使UPS设备购置成本加倍；

● 要提高系统可靠性，双总线冗余配置使设备购置成本再加倍；

● 要降低零地电压差，需要再配置隔离变压器，提高电缆规格；

能源效率

提高设备工作效率、降低系统中电流谐波形成的无功功率，对提高系统

能源效率起到了一定的作用，但设备轻载工作、UPS冗余配置、系统双总线配置等提高可靠性的措施，又明显地提高了系统消耗的功率

维护使用难度

系统维护难度大的原因是：

• 系统复杂；

• 可靠性差；

• 没有标准化

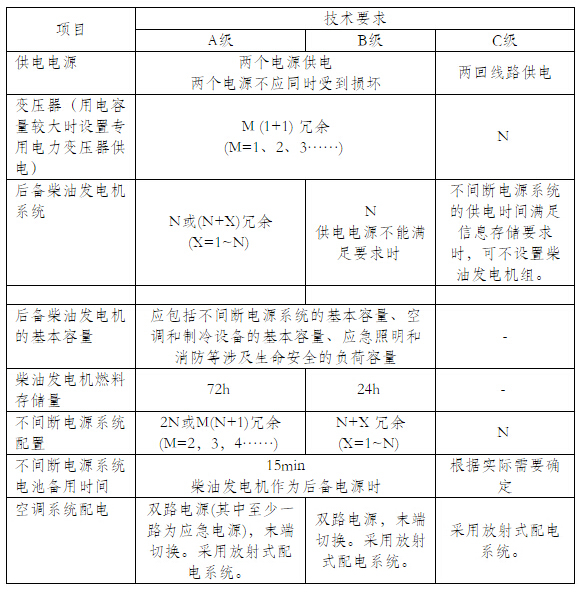

4、电子信息系统机房分级和电气技术要求

三、关于 InfraStruxure

InfraStruxure™ 是可扩展的自适应数据中心 IT 机房架构，可以显著降低从概念到设计直到安装所需的时间和复杂性。将电源、制冷、机架、安全和管理组件作为集成系统的一部分进行设计和测试，系统的美观外形、功能和易管理软件集成就是最好的证明。从整个系统的高度综合考虑，可以实现快速、密集和环保的优势，同时确保达到您的关键可用性目标。作为一个开放式系统，InfraStruxure™是经过验证的“随需”架构，适用于各种规模的数据中心 IT 机房，无论是单独部署、分区部署还是逐步部署，它都能提供高可用性并实现真正的节能。

这种新一代 InfraStruxure 提供了以下优势：

> 更高的性能 — 功率和制冷容量提高 25%，占地面积减少 15%

> 更强的可扩展性 — 可根据需要扩展到任何容量

> 更加快速和简单的规划到运营过程 — 自动化的规划和设计工具，结合开放和集成的管理和运营软件

> 更多创新和领先技术 — 来自数据中心物理基础设施领域的全球领导者，持续不断地降低成本！

在 InfraStruxure（用于网络关键物理基础设施 (NCPI) 的随需架构）的开发过程中，Schneider Electric  IT Corporation 采用了可扩展的开放式模块化组件，使设计实现了标准化。这一设计方法简化了从大型机到模块化服务器的 IT 系统，且抛弃了传统供电与制冷系统的复杂电气与机械方法。从配线柜和机房到大型数据中心的各种安装中，InfraStruxure 的模块化架构都可以实现最佳配置。

InfraStruxure 符合构建强大的 NCPI 所需的三大要件：较低的总拥有成本、较大的灵活性以及高度的可用性。显然，Schneider Electric  IT Corporation 采取了多种策略来控制产品生命周期中的总拥有成本。比如提高效率、改进规划过程、优化系统规模、降低协议成本、实施自助服务等。

借助 Schneider Electric  IT Corporation InfraStruxure TCO 计算器 (http://www.apcc.com/tools/isx/tco/)，可以检验各种方案对 TCO 的影响，以便找出富有成效的调查和投资领域。若要进一步了解如何测量数据中心物理基础设施的总拥有成本，以及这些成本与信息技术基础设施的总体灵活性和可用性的关系，请单击以下链接并阅读 Schneider Electric  IT Corporation 第 6 号白皮书：

(http://sturgeon.apcc.com/whitepapers.nsf/openWP? OpenForm&WP=6&FILE=WP6.pdf)

InfraStruxure 的优势

作为业界独一无二的真正模块化的自适应“随需”数据中心系统，只有 InfraStruxure 能够确保您的数据中心能够有效和高效地适应业务变化，而且更为重要的是，这种适应速度非常快。

对于我们而言，数据中心需要符合以下条件才能确保业务顺利运营：

> 始终全天候 (24/7/365) 可用，始终保持最高级别的可用性

> 随时可以随着业务的快速发展而进行扩展

> 使 IT 人员和设施能够同步跟上业务发展

> 从规划阶段到运营阶段，不断提高能源效率

> 无需因为后勤延迟（例如任务单）而等待，您可以随时增加容量

> 能够随着业务本身的增长而扩展

> 它能够支持业务发展而不会造成阻碍

根据您的业务需求，下一代 InfraStruxure 可通过以下三种方式之一部署：

1) 将任何房间改造成为世界级数据中心。

将 InfraStruxure 作为一个易于设计、构建和部署的模块化可扩展定制解决方案（由集成组件构成）单独部署

适用于优先考虑以下指标的部署方案：

> 可用性 – N、N+1、2N、2N+1 供电和制冷

> 最高效率

> 最高密度

> 可管理性 – 监控和自动化、规划和实施

> 最高的灵活性，合理规划初始容量，今后再调整以适应未来需求

> 最低的 10 年生命周期成本，您能够最大程度地提高多项性能指标，并围绕这些指标进行优化。

2) 延长现有数据中心的寿命。

InfraStruxure 并非一种“非全有即全无”架构。现有数据中心可以采纳该架构的各种功能组件，以提高密度、容量、效率、可用性和可管理性。例如，可在任何热通道上应用架空敷设的制冷系统，以提高密度和制冷容量。系统的开放式架构能够监控和管理来自其他物理基础设施制造商的组件。

3) 逐步地重复安装模块化架构以构建大型数据中心。

InfraStruxure 可作为“按需付费”的可扩展架构解决方案分区部署，用于中型到大型数据中心环境，大幅减少所需时间和规划成本。使用 Pod 方法，您可以在需要时在大型数据中心“分块”增加容量。

这种方式具有以下优点：

> 通过“单一来源供应商”实现简单和快速的设计和部署周期

> 解决方案外观和功能

> 使用专为密切配合而设计的集成组件

> 优化成本

> 分段实施

> 最大程度地减少培训

> 实现“规模经济”效应

> 最大程度地减少备件

> 最高效率

> 目标密度或可用性

> 可预测的制冷容量

> 集成管理

InfraStruxure优点和可扩展性

降低总拥有成本

按当前需求而非未来需求进行投资

“按需付费”式的解决方案让您更有效地利用现有资金

轻松调整并扩展供电、制冷和机架机柜的容量

只需购买所需的节点许可证即可扩大监控范围

回收机房中专门留给旧式制冷系统、UPS 和电池的空间

借助基于机架的技术，可在数据中心内部署高密度的 UPS 和配电系统，有助于回收大量空间

制冷系统的设计与基于机架的系统完美搭配，使维修间距得以优化

最大限度地减少工程作业，通过快速安装提高部署速度

电气和物理部件均采用模块化设计，可利用现货部件按需定制系统

全球大批量生产模式，可缩短交付周期并确保按时交货

标准化的现货组件有助于即时提供解决方案

降低服务合同的成本

简化的系统设计以及智能的模块化部件，有助于减少对昂贵的服务合同的依赖

提高灵活性

降低与定制安装所需的大量工程作业相关的风险

模块化设计降低了复杂程度

允许不可预测的功率和热密度

真正的可扩展性让您无需放弃以前的投资，即可提高或降低功率和热密度

适应不断变化的数据中心环境

轻松适应以下方面的变化：

功率密度

热密度

电压/插座要求

目标可用性

机架式设备的品牌

交流电与直流电的混合环境

单路与双路设备

运行时间要求

避免分支电路和电路断路器的大量使用

三相 PDU 系统可直接向机架机柜配送三相电流，机架机柜中配备的高密度仪表化电源插线板可接入三相电流，并通过自身的插座输出单相电流。只需一根 32 A 的电源预制插接电缆即可向机架机柜输送高达 7 kW 的功率。

可在启动失误时提供退出方案

组件的模块化设计、高度的机动性以及强大的反复使用功能，可让您轻松退出初始方案

系统可移至其他位置并进行重新部署

提高可用性

减少发生故障的可能性

消除了通常在旧式 UPS 及其关键负载之间存在的众多单一故障点（在 InfraStruxure for Small & Medium Data Centers 解决方案中，UPS 与关键负载之间的断路器数量已减少至两个：一个是 UPS 输出断路器，另一个是分支电路断路器）

缩短故障恢复时间

UPS 系统具有自我诊断功能，其配备的热插拔模块十分便于维修，最多只需 20 分钟即可完成更换过程

机房空调采用模块化组件，可全面实现正面维修

UPS 的备件工具包中包含更少的模块

备件可随时提供

最大限度地提高故障遏制能力

孤立并隔离各种潜在的电气故障

避免整个数据中心受到影响

减少人为失误

组件采取独特设计，可避免放错模块的位置

智能软件可有效定位故障组件

优化缺陷纠正和避免 (DCA) 流程

大量采用标准化模块，这些模块均采用单体式设计，并由计算机化的固定测试装置进行测试

管理

以经济合理的方式轻松进行远程监控

利用现有 IT 网络轻松监控设备

有效管理单种、多种或混合设备

可与企业和楼宇管理系统集成

提供全面的数据，实现前瞻性的故障分析

利用从高密度的仪表化电源插线板、转换开关、直流整流器、环境监控单元、机房空调、PDU 和 UPS 中收集的信息，监控整个系统。

维护/服务

缩短平均修复时间 (MTTR)

模块化系统组件可由经过培训的现场人员进行更换

备件可随时提供

简化的设计有助于快速诊断问题

主动式软件监控功能可有效缩短故障检测的时间

整合供应商提供的不同接口

确保在组件之间实现绝对的兼容性

为客户提供单一接口，便于快速解决问题

减少高温作业

按需定制的流程会将电源线预先安装在 PDU 内，有助于减少在容量扩大时所需的现场高温作业

借助可锁定的导线连接器，现场人员无需高温作业即可满足机架中不断变化的功率密度/插座要求

避免分支电路和电路断路器的大量使用

三相 PDU 系统可直接向机架机柜配送三相电流，机架机柜中配备的高密度仪表化电源插线板可接入三相电流，并通过自身的插座输出单相电流

只需一根 20 A 的三相电源预制插接电缆，即可向机架机柜高密度输送高达 5.75 kW 的功率（高密度插线板和旋锁式三相插线板）

四、服务列表

工厂服务：

1、Schneider Electric  IT Corporation 工厂服务包括以下内容：

UPS (IF REQUESTED)

每个 UPS 模块 (1) 份标准用户手册（将随设备一同发送）

每个 UPS 模块 (1) 份标准安装手册（将随设备一同发送）

2、Schneider Electric  IT Corporation 工厂测试，采用 Schneider Electric  IT Corporation 的“标准”工厂测试程序，包括：

•  电气和机械检查

•  系统功能测试，包括效率和步进瞬变负载测试

•  检查控制面板和计量系统

•  电池放电测试（工厂负载箱）

•  全负载和过载测试

3、XX 小时老化测试 (选项)

注意： 老化测试在非高峰时段和/或周末进行，可能不会通过一次连续操作进行，需要额外收取测试设备和人工费用。

4、标准工厂目击测试 –厂验(选项)

注意： 由客户提供差旅和住宿服务。

现场服务：

Schneider Electric 标准现场启动服务可启动对所提供系统的完整部件、人工、差旅和保修。现场服务包括以下内容：

•  启动日设施检查

•  启动（每个 UPS 模块 1 个工作日）

•  启动时的操作人员 4 小时现场培训，包括：

•  模块和系统级操作概述

•  系统配置和操作

•  警报说明

•  实践操作（如果系统允许）

 •  如何与 Schneider Electric 服务中心联络。

注意： 正常的现场启动服务在周一至周五上午 8 点至下午 5 点之间执行。在此时间段之外提供启动服务需要增加费用。启动不包括通常由合格电气承包商提供的任何接线或安装工作。

注意： 外部供电线路和控制线路连接（线耳和接口）应由其他方提供。不包括由于负载箱租赁时间延长、功率增加、缆线长度增长而产生的额外费用。

保修：

1、UPS 模块保修期应为自系统启动之日开始一 (1) 年，或为自发货之日开始 18 个月，以两者中的较早时间为准。保修包括部件、人工和差旅费用。保修范围包括每周七 (7) 天、每天二十四 (24) 小时提供的服务。

2、阀控铅酸 (VRLA) 电池保修期应为一个完整3年，之后将直接为最终用户提供制造商保修。

§ 不包括自定义和/或非标准的保修条款/条件的额外费用。

§ 电池必须在发货后 90 天之内充电。

§ 电池必须按照制造商说明进行安装。

3、PMM/ISX PDU/CRAC/CRAH 模块保修期应为自系统启动之日开始一 (1) 年，或为自发货之日开始 18 个月，以两者中的较早时间为准。Schneider Electric  IT Corporation 的保修包括部件、人工和差旅费用。保修范围包括每周七 (5) 天、每天八 (8) 小时提供的服务。

五、施耐德电气信息技术公司简介

施耐德电气信息技术（中国）有限公司即施耐德电气旗下的APC位于中国区的分支机构，是施耐德电气的五大事业部之一——IT事业部。

施耐德电气旗下的APC作为全球领先的关键电源与制冷服务提供商，为家庭用户、办公场所、数据中心以及生产制造应用环境提供业内先进的产品解决方案、管理软件及系统。凭借其雄厚的实力、经验以及广泛的施耐德关键电源与制冷服务网络APC 提供贯穿整个服务生命周期的全面涵盖从前期规划、无缝安装以及运营维护集成解决方案。同时通过其独有的不懈创新， APC也为为关键任务应用和工业应用提供开创性的能效解决方案。

2007年， APC被施耐德电气收购，并与其旗下的MGE UPS（梅兰日兰电子）成功合并成为施耐德电气旗下的子公司，主要针对于企业的网络布线间，服务器机房，各种规模的数据中心以及其它非IT行业的关键任务应用提供关键电源与制冷服务。APC解决方案包括不间断电源（UPS）、精密制冷产品、机柜、物理安全以及数据中心物理基础设施规划和管理软件，其中也包括业界最为全面的整合了电源、制冷与管理的解决方案——APC InfraStruXure®架构。同时，公司还具有行业内最广泛的售后服务体系及处于领先地位的研发投入。目前公司在全世界130多个国家拥有12,000名员工。

大中华区作为全球的战略中心之一，拥有二大制造中心：厦门和珠海；两大研发中心：上海和台北；并且在香港、台北、北京、上海及广州等30多个地区设立了其销售及售后服务代表处。
